Sebagai pemasok H Beams, saya telah menyaksikan secara langsung keserbagunaan dan pentingnya elemen struktur ini dalam berbagai proyek konstruksi. H Beams, juga dikenal sebagai balok universal atau balok flensa lebar, banyak digunakan pada rangka bangunan, jembatan, struktur industri, dan banyak lagi. Bentuknya yang unik, menyerupai huruf "H", memberikan daya dukung beban dan stabilitas struktural yang sangat baik. Namun, perancangan dengan H Beams memerlukan pertimbangan cermat terhadap beberapa faktor untuk menjamin keamanan dan efisiensi struktur.
Persyaratan Beban Struktural
Pertimbangan pertama dan terpenting saat menggunakan H Beams adalah beban struktural yang perlu ditopang oleh balok tersebut. Hal ini mencakup beban mati (berat struktur itu sendiri, seperti berat balok, lantai, dan bahan atap) dan beban hidup (berat orang, furnitur, peralatan bergerak, dan beban lingkungan seperti angin dan salju).
Untuk menentukan secara akurat daya dukung beban H Beam yang diperlukan, para insinyur harus melakukan analisis struktural yang terperinci. Analisis ini memperhitungkan panjang bentang balok, jenis kondisi tumpuan (seperti tumpuan sederhana, ujung tetap, atau kontinu), dan distribusi beban di sepanjang balok. Misalnya, pada jembatan bentang panjang, Balok H perlu dirancang untuk menahan momen lentur dan gaya geser yang besar akibat beban lalu lintas yang berat dan berat sendiri dek jembatan.
Saat memilih H Beam untuk aplikasi tertentu, penting untuk mengacu pada tabel balok standar yang memberikan informasi tentang sifat penampang balok, seperti momen inersia, modulus penampang, dan berat per satuan panjang. Sifat-sifat ini berhubungan langsung dengan kemampuan balok untuk menahan gaya lentur dan geser. Misalnya, balok dengan modulus penampang lebih besar dapat menahan momen lentur lebih besar tanpa defleksi berlebihan.
Pemilihan Bahan
Pemilihan material untuk H Beams merupakan pertimbangan desain penting lainnya. Bahan yang paling umum digunakan untuk H Beams adalah baja, aluminium, dan beton. Setiap bahan mempunyai sifat dan kelebihan masing-masing.
Balok Baja H

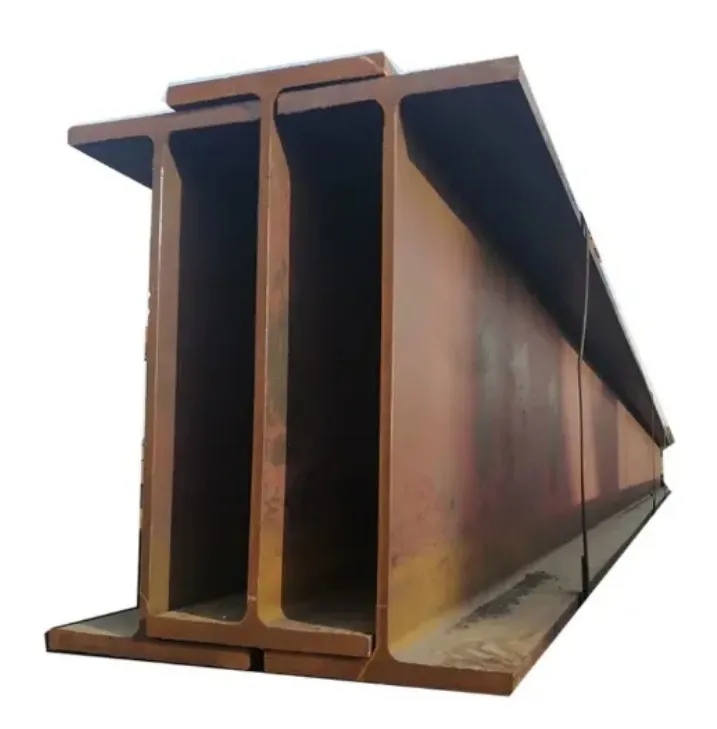

Baja adalah material yang paling banyak digunakan untuk H Beams karena rasio kekuatan dan beratnya yang tinggi, keuletan yang sangat baik, dan kemudahan fabrikasi. Baja H Beam dapat dibuat dari berbagai tingkatan baja, sepertiSinar H Ss400, yang merupakan kelas baja struktural umum. Kekuatan baja memungkinkan penggunaan balok berukuran relatif kecil untuk menopang beban besar, sehingga mengurangi berat keseluruhan struktur.
Baja juga memiliki kemampuan las yang baik, yang berarti H Beam dapat dengan mudah disambung untuk membentuk rangka struktur yang kompleks. Namun, baja rentan terhadap korosi, terutama di lingkungan yang keras. Oleh karena itu, tindakan perlindungan korosi yang tepat, seperti pengecatan atau galvanisasi, perlu diterapkan untuk memastikan ketahanan baja H Beam dalam jangka panjang.
Balok Aluminium H
Aluminium H Beams ringan dan memiliki ketahanan korosi yang sangat baik. Mereka sering digunakan dalam aplikasi di mana pengurangan berat merupakan faktor penting, seperti di ruang angkasa dan beberapa jenis struktur industri. Aluminium juga memiliki konduktivitas termal yang baik, yang dapat menjadi keuntungan dalam aplikasi tertentu. Namun, aluminium memiliki modulus elastisitas yang lebih rendah dibandingkan baja, yang berarti aluminium H Beam dapat lebih banyak membelok saat terkena beban.
Balok H Beton
Beton H Beam biasa digunakan pada konstruksi bangunan khususnya pada gedung bertingkat. Beton merupakan material yang kuat dan tahan lama sehingga dapat memberikan ketahanan api yang baik. Beton bertulang H Beam yang berisi batang tulangan baja dapat memadukan kuat tekan beton dengan kuat tarik baja. Namun, balok H beton jauh lebih berat daripada balok baja atau aluminium, sehingga memerlukan pondasi yang lebih kokoh.
Defleksi dan Kekakuan
Selain kekuatan, defleksi dan kekakuan H Beams juga merupakan pertimbangan desain yang penting. Lendutan yang berlebihan dapat menimbulkan masalah seperti retaknya elemen non-struktural (misalnya drywall), ketidaknyamanan bagi penghuninya, dan bahkan mempengaruhi fungsi struktur.
Lendutan pada balok H dipengaruhi oleh beberapa faktor antara lain panjang bentang, besaran dan distribusi beban, serta sifat penampang balok. Untuk mengontrol defleksi, insinyur dapat memilih H Beam dengan momen inersia lebih besar atau menambah kedalaman balok. Misalnya, dalam sistem lantai, defleksi maksimum yang diperbolehkan sering kali ditentukan dalam peraturan bangunan untuk menjamin kenyamanan dan keselamatan penghuninya.
Kekakuan berkaitan dengan kemampuan balok untuk menahan deformasi akibat beban. Balok yang lebih kaku akan mempunyai defleksi yang lebih kecil. Modulus elastisitas material dan bentuk penampang balok berperan penting dalam menentukan kekakuan H Beam. Misalnya, H Beam yang lebih dalam dan lebar umumnya memiliki kekakuan yang lebih tinggi dibandingkan dengan H Beam yang lebih dangkal dan sempit.
Desain Koneksi
Koneksi antara H Beams dan elemen struktural lainnya sangat penting untuk kinerja struktur secara keseluruhan. Rancangan sambungan harus menjamin bahwa gaya-gaya disalurkan secara aman dan efisien antara balok dan bagian pendukungnya.
Ada beberapa jenis sambungan yang digunakan untuk H Beam, antara lain sambungan baut, sambungan las, dan kombinasi keduanya. Sambungan baut mudah dipasang dan memungkinkan penyesuaian pada tingkat tertentu selama konstruksi. Namun, seiring berjalannya waktu, baut mungkin memerlukan lebih banyak perawatan karena baut dapat kendor akibat getaran. Sambungan las, sebaliknya, memberikan sambungan yang berkesinambungan dan kuat, namun memerlukan tukang las yang terampil dan kontrol kualitas yang tepat selama proses pengelasan.
Saat merancang sambungan, insinyur perlu mempertimbangkan faktor-faktor seperti jenis dan besarnya gaya (misalnya geser, tegangan, atau kompresi), sifat material bagian yang disambung, dan aksesibilitas untuk konstruksi dan inspeksi. Misalnya, di daerah rawan gempa, sambungan perlu dirancang untuk menahan beban siklik yang besar dan mencegah keruntuhan getas.
Tahan Api
Ketahanan terhadap api merupakan pertimbangan penting, terutama pada bangunan dan struktur yang mengutamakan keselamatan manusia. H Beam perlu dirancang untuk mempertahankan integritas strukturalnya selama jangka waktu tertentu selama kebakaran.
Ketahanan api H Beams bergantung pada bahan yang digunakan dan tindakan proteksi kebakaran yang diterapkan. Baja H Beam, misalnya, kehilangan kekuatannya dengan cepat pada suhu tinggi. Untuk meningkatkan ketahanan terhadap api, pelapis atau bahan insulasi tahan api dapat diterapkan pada balok. Bahan - bahan ini bertindak sebagai penghalang, memperlambat perpindahan panas ke baja dan memungkinkan balok mempertahankan kapasitas menahan bebannya untuk waktu yang lebih lama.
Beton H Beam memiliki ketahanan terhadap api karena sifat betonnya. Namun, dalam beberapa kasus, proteksi kebakaran tambahan mungkin masih diperlukan, terutama jika beton terkena kondisi kebakaran yang ekstrim.
Pertimbangan Biaya
Biaya selalu menjadi faktor penting dalam setiap proyek konstruksi. Bila menggunakan H Beams, biayanya tidak hanya mencakup biaya material tetapi juga biaya fabrikasi, transportasi, dan pemasangan.
Harga material H Beams bervariasi tergantung pada jenis material, grade, dan kondisi pasar. Misalnya, mutu baja berkekuatan tinggi mungkin lebih mahal daripada mutu standar. Biaya fabrikasi dapat dipengaruhi oleh kompleksitas bentuk balok dan proses pembuatannya. Biaya transportasi bergantung pada jarak antara fasilitas produksi dan lokasi konstruksi, serta ukuran dan berat balok.
Untuk mengoptimalkan biaya, para insinyur perlu menyeimbangkan persyaratan kinerja struktur dengan biaya H Beams. Hal ini mungkin melibatkan pemilihan material dan ukuran balok yang paling tepat berdasarkan kebutuhan spesifik proyek, serta mempertimbangkan solusi desain alternatif yang dapat mengurangi biaya keseluruhan tanpa mengorbankan keselamatan dan kinerja.
Kesimpulan
Perancangan dengan H Beams memerlukan pertimbangan komprehensif terhadap berbagai faktor, termasuk persyaratan beban struktural, pemilihan material, defleksi dan kekakuan, desain sambungan, ketahanan api, dan biaya. Sebagai pemasok H Beams, saya memahami pentingnya menyediakan produk berkualitas tinggi yang memenuhi kebutuhan spesifik setiap proyek.
Jika Anda merencanakan proyek konstruksi yang membutuhkan H Beams, saya anjurkan Anda menghubungi kami untuk informasi lebih lanjut. Tim ahli kami dapat membantu Anda dalam memilih H Beam yang tepat dan memberi Anda saran profesional mengenai desain dan pemasangan. Apakah Anda membutuhkannyaProfil Ipe 200untuk bangunan skala kecil atau H Beam yang lebih besar untuk proyek infrastruktur besar, kami memiliki produk dan keahlian untuk memenuhi kebutuhan Anda. Kami berharap dapat mendiskusikan proyek Anda dan membantu Anda mencapai hasil konstruksi yang sukses.
Referensi
- "Desain Baja Struktural" oleh Jack C. McCormac dan Russell H. Brown.
- "Desain Struktur Beton" oleh Arthur H. Nilson, David Darwin, dan Charles W. Dolan.
- Kode dan standar bangunan yang berkaitan dengan desain struktur, seperti standar American Institute of Steel Construction (AISC) dan International Building Code (IBC).
